TFT-LCD三段的主要制程之前段CF篇

 液晶板的结构就像三明治,下层TFT(薄膜晶体管)玻璃与上层CF(彩色滤光片)中间夹着液晶。



前段Array+CF

中段Cell

后段Module模组

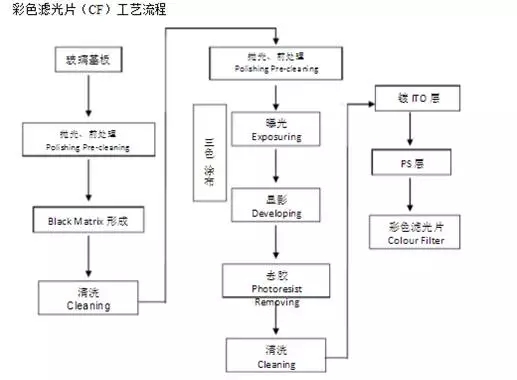

前段CF:

ITO导电膜、BM黑色矩阵(Black matrix)、 RGB三原色(红色、蓝色以及绿色)、OC平坦化层、PS层(图像处理软件)、


详细说明:

1.完成薄膜电晶体玻璃基板后,我们就要进行液晶面板的组合了,液晶面板是由电晶体玻璃基板和彩色滤光片组成。(无尘室内)                                         2.彩色滤光片是以化学涂布的方式,在玻璃上形成红、绿、蓝的颜色,整齐排列后再覆盖一层导电薄膜                                                                                       3.在组合二片玻璃板之前,我们要先平均布满类似球状的隙子固定间隔,以免液晶面板组合后,二片玻璃向内凹曲。留1或者2个缺口,以利后续灌入液晶,接着就以框胶及导电胶封在二片玻璃边缘,完成玻璃贴合

4.封完边框后,将面板放置真空室,借助大气压力灌入液晶,再将缺口封闭

5.最后再贴上二片垂直方向的偏光片,整片液晶面板即算完成
